設計板式家具(家具板設計)的具體步驟是怎么樣的?
1 理解基本知識
1.1 “板式家具”中的“板”是什么板?

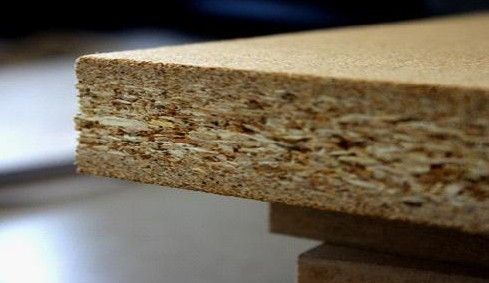

“板”是指人造板,我個人感覺刨花板比較常見(如下圖1所示),經過飾面(下圖2)和封邊(下圖3)處理的刨花板才能最終成為版式家具的基本零件,即所謂的“板”
1.2零件(每一塊“板”)怎么組裝起來?
需要用到五金件,包括:連接件、滑道、鉸鏈等,具體如下:
(1)連接件

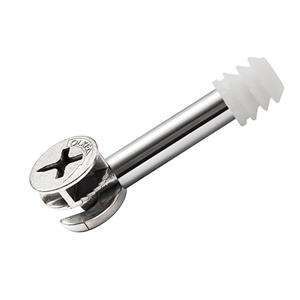

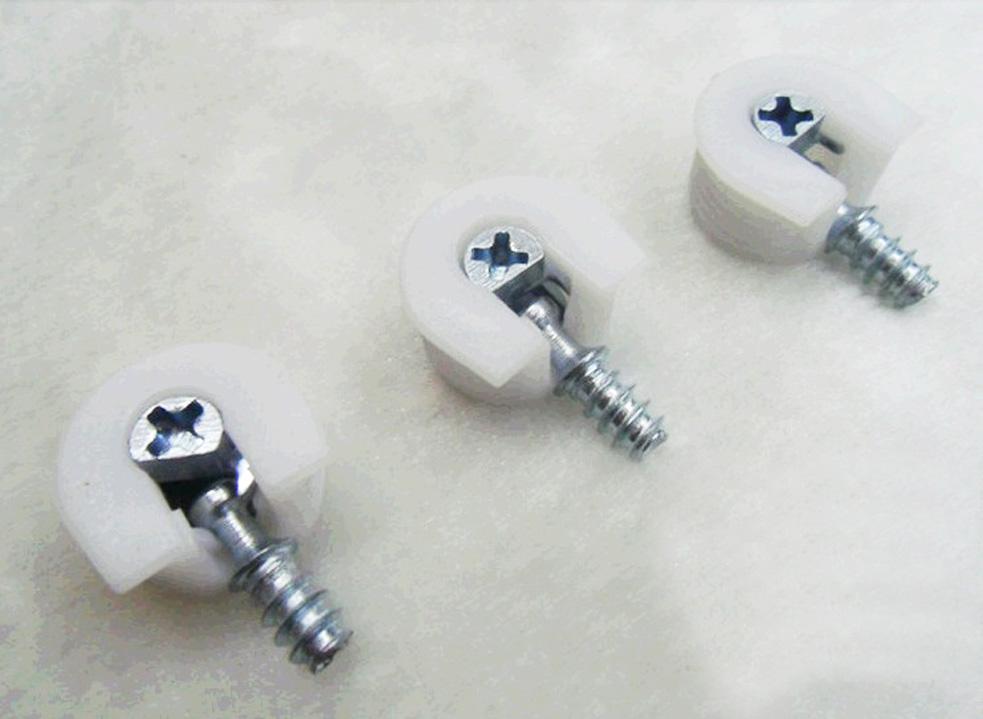

連接件用于板與板之間連接,分為“三合一”(圖1)連接件與“二合一”(圖2)連接件。
(2)滑道和鉸鏈
不難理解,二者分別用于抽屜和柜門。
1.3什么是“32mm系統”?
32mm是一個距離,那么是什么之間的距離呢?,如1.2所述,板與板之間的連接需要使用連接件,連接件的安裝需要一個一個孔,而32mm就是孔與孔之間的最小單位距離(也就是一塊板上,兩個孔之間的距離是32mm的整數倍)。
2 設計計算
下面用一個小型板式家具(一個柜子、一個抽屜)設計實例來說明,具體步驟可參考文章最后所列參考文獻,關于計算要點介紹很全面。
①板式家具連接形式與結構確定:
底板、拉條、旁板:三合一連接件;
門板、旁板:用杯狀暗鉸鏈,且門板全蓋;
踢腳板、旁板:三合一連接件;
背板:插入旁板、底板、后拉條所開的槽內;
抽屜面板、旁板、背板:三合一連接件
抽屜底板:插入旁板、面板、背板所開的槽內;
抽屜:滾輪式滑道。
②柜體設計

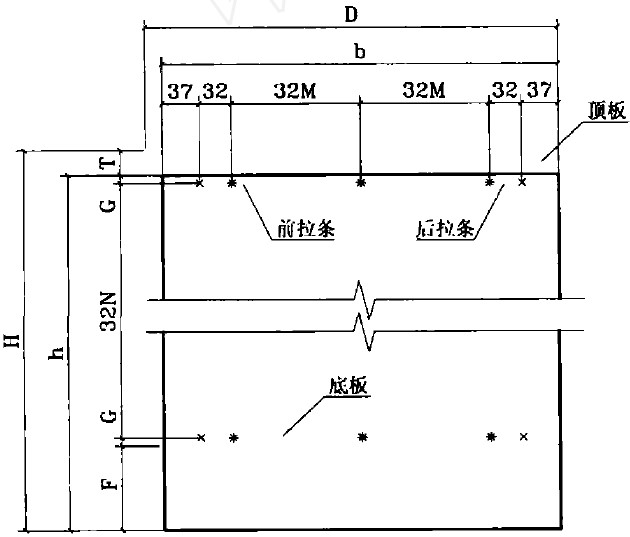

旁板主要孔位、尺寸及與相關零件的位置關系如下圖所示,其中:D為柜深;H為柜高;T為頂板厚;h為旁板高;b為旁板寬;F為踢腳板高;G為吊緊螺釘安裝孔的孔距;M為水平方向的結構孔數;;N為垂直方向的系統孔數(注:M與N為整數)。
a.踢腳板
踢腳板高度暫取80mm。
b.旁板
(1)高度
根據計算公式:
且已知H=490mm、T=16mm,則h=474mm,G=8mm,F(xiàn)=80mm。
計算得:N為11.8,取N為12;
當N=12時,為保證旁板高度為474mm,因此踢腳板高度修正為74mm,
(2)寬度
門板厚用dt表示,旁板的寬度計算公式如下:
且已知dt=16mm,D=410mm,則b=394mm;
計算得:M=4,即取M為4,因此旁板寬度為394mm
(3)其它
左右旁板上均開1個寬3mm、深8mm的槽,用于安裝背板。
c.頂板
根據柜寬450mm以及柜深410mm的要求,取頂板長度為450mm,寬度為410mm。
d.拉條、底板
(1)長度
根據柜寬450mm,減去兩塊旁板的厚度16mm×2=32mm,則底板、拉條的長度為418mm。
(2)寬度
底板的寬度應與旁板的寬度一致即為394mm;為使孔對稱,前后拉條寬度均設計為106mm;
(3)其它
底板、后拉條上均開1個寬3mm、深8mm的槽,用于安裝背板。
e.背板
底板與后拉條間的凈高度368mm,加上插入槽的深度7mm×2=14mm,可得背板長度為382mm。
兩旁板間的凈寬度為418mm,加上插入槽的深度7mm×2=14mm,可得背板寬度為432mm。
f.門板(此部分尺寸確定在抽屜面板尺寸確定之后)
(1)寬度
門的形式為“全蓋”式,因此門寬度的確定是以旁板最外沿為基準,即450mm。
(2)高度
門高度尺寸的確定以底板最下沿為基準,此外,由于門與抽屜面板之間要留1mm間隙,設計門的高度計算為400-166-2-1=231mm。
③抽屜設計
根據計算依據,抽屜滑道厚度為12.5mm,長度為23mm。
a.面板
長度與柜寬一致,為450mm,考慮上端余量,并確保下端位于旁板的32mm系統之上,高度設計為166mm。
b.左、右旁板
長度設計為360mm,由于旁板上下兩面距離面板上下端均存在一定距離(距上端18mm,距下端16mm),因此旁板寬度設計為132mm。
c.背板
背板長度計算公式如下:l=旁板間距離-2×(滑道厚度+抽屜旁板厚)
即:l=418-2×(16+12.5)=361
因此,抽屜背板長度確定為361mm,而寬度與抽屜旁板一致為132mm。
d.底板
長度為抽屜面板與背板之間距離344mm加上插入槽的深度7mm×2=14mm,即344+14=358mm;寬度為抽屜左右旁板距離361mm加上插入槽的深度7mm×2=14mm,即361+14=375mm。
計算完之后,需根據計算數值畫好圖,然后就可以根據圖紙進行制作了,實際上板式家具的生產只需三臺設備,分別是電子開料鋸、封邊機、排鉆(現在被功能更為全面的“加工中心”取代)。
