關于網點腐蝕凹版的膠凹轉換工藝：

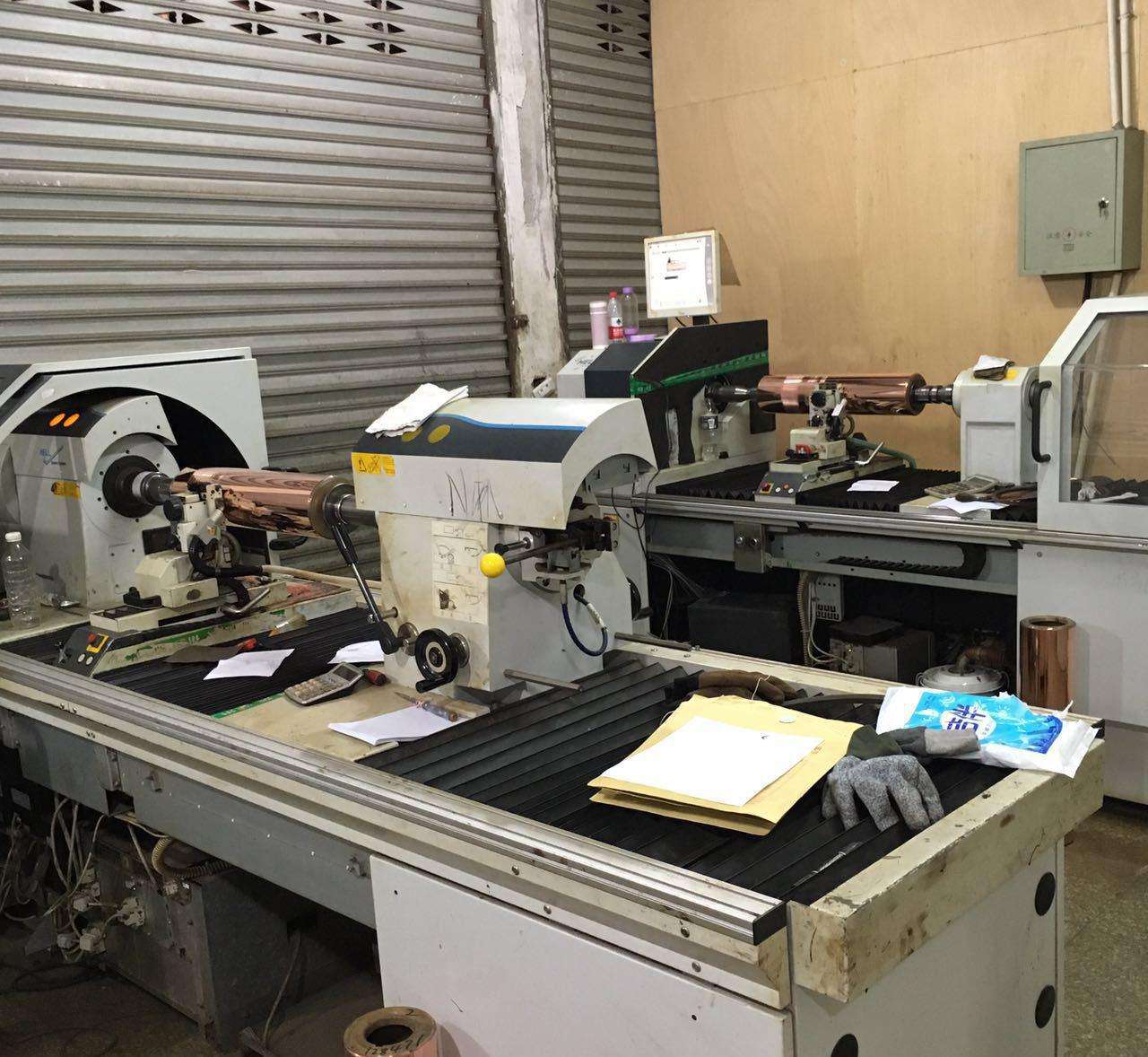

目前，凹版制版主要采取電子雕刻凹版和腐蝕凹版兩種制版方式。 電子雕刻制版方法先進，但需要昂貴而復雜的成套設備，且不易掌握。腐 蝕凹版在照相凹版的基礎上發展而來，采用網點圖片（照相或電子分色） 直接曝曬在涂布有感光膠的滾筒上，經腐蝕制成凹印版。去掉了曬碳素紙 過版的不穩定因素，工藝簡化。并可采取簡便的膠印打樣（或快速打樣） 來校驗制版圖片的準確質量，達到對應的膠凹印轉換。所復制出的彩色圖 像，與電子雕刻凹版無大差別，而且有利于凹版印刷的操作穩定。

1．工藝方法

直接法涂布腐蝕凹印制版的工藝方法和全部流程如下：

（1）原稿分色加網?彩色原稿由電子分色（也可由照相直接加網分 色），直接加網出分色陰網圖片。注意圖片的方向。使用電子分色機的四 印網點系統（或凹印網點接觸網屏），視圖像內容可采用方格子網點、蜂 窩狀六角報網點或磚形網點。

加網陰圖片的網點階調一般可控制在?3％～55％之間。以亮調為主 而暗調層次少的原稿，加網階調可略長些，暗調為主的原稿則需略短些， 應視凹版腐蝕和印刷網點階調擴大數據的精確測試而確定。在電子分色記 錄范圍設定時，需注意限制最深調層次網點的網墻要保持完整，不能出現 實地。色彩誤差校正、細微強調以及黑版階調、底色去除等可按平印圖片 的分色常規進行。

由于凹版印刷的墨層密度較高和網點階調擴大較多，分色加網使用 的網點階調層次復制曲線，應比一般平印圖片的階調層次復制曲線在中暗 調淺?3％～5％為宜。至于針對不同層次分布狀況的原稿，應使用不同的層 次復制曲線，同平印圖片的電子分色一樣，可通過層次循環圖推導出來。

（2）平印打樣校驗?將分色加網凹印網點陰圖片的膜面背面接觸感 光膠片，用平行直射光拷貝出陽網圖片，要穩定四色同一曝光量，控制其 陽圖網點階調擴大至?3％～95％范圍左右。然后，按平印常規數據標準， 進行平印曬版、打樣（或快速打樣）以檢驗其分色加網圖片的階調層次復 制調整、色彩校正與調整、清晰度復制強調狀況以及三色灰平衡比例的準 確程度。如不理想，可對分色加網陰圖片施加少量修整，或重新返工作電 子分色調整。此時的平印三色油墨選配，應與凹印三色油墨的色度特性相 近，平印曬版、打樣數據要以此穩定下來。這套長階調的凹印網點陽圖片 也可進行平版印刷，與平印網點圖片的效果無大差異。

（3）拼版拷貝凹版用陽圖版?將經過反拷陽圖作平印打樣校驗后確 認的原分色加網陰圖片，加拼上正式版式所需要的文字、底紋、圖案、各 種標線等所有產品內容，由膜面正面拷貝成凹印曬版用的陽網圖片原版。 網點階調需保持原翻原調（尤其是小點子），嚴格控制其擴編。此套拼版 也可再由打樣或曬藍圖來校驗產品全部內容的正誤。

（4）凹版滾筒曬版、腐蝕?凹印版滾筒可由噴涂或浸流涂布感光膠 層，將凹印陽網圖片原版密附于版輥進行曬版（包曬或遞曬）?？刂聘泄?膠性能、厚度及曝光量等操作數據穩定。顯影、填版之后，進行化學腐蝕 或電解腐蝕?？刂聘g液濃度、溫度及腐蝕時間等準確數據。

三原色版輥網穴腐蝕的深淺比例，應根據凹印三原色油墨性能條件 的不同，按達到印刷灰平衡再現的需要為準，通過實際凹印打樣灰平衡梯 尺再觀測試而定。網穴深則墨層厚，色密度高，網點擴大也多，反之，印 刷網點墨色則淺，一般多在?20μm?左右變動。在友平衡條件不變時，三色 版腐蝕深度比例既經確定，應控制其穩定。

（5）凹版打樣印刷?凹版打樣或印刷，應以平印打樣樣張的灰平衡 與色彩平衡為參照，以確定的凹印三色油墨色相及稠稀、粘度等適性條件 為基礎，測試選定合適一致的刮墨刀角度、壓力及印刷壓力，保證凹版印 刷灰平衡準確而穩定的再現，印刷數據既經確定，應力求操作穩定。

2．膠凹印網點階調曲線的轉換關系

直接法涂布腐蝕凹版的凹印網點圖片制版，有了平印打樣（或快速 打樣）的簡便校驗，使凹印版輥的制版和印刷有了準確而穩定的質量保證。 兩者之間的轉換，是通過兩者網點階調曲線擴大演變數據的最終接近一致 性作聯系保證的。

（1）首先，通過對凹印制版及印刷全過程的測試，可得出從凹印 網點陽網圖片原版經曬版、腐蝕至凹版印刷后的網點階調擴大曲線。這里， 凹印網點的階調擴大曲線，同平印網點是有所區別的。由于凹印網點（方 格形或六角形等）同平印網點（方、圓、鏈形等）的形狀及排列結構不同， 其各級網點的周邊長度變化規律也不同。如圖?6－1－1中?A為平印網點結 構，其網點周長在高至中間調隨網點百分率遞增，而在中至暗調網點周長 則隨百分率遞減，中間調網點周長最大。圖中?B為凹印網點排列結構，網 點不搭角，其網點闊邊長度則隨網點百分率成正比例增長。根據網點邊長 等效原理，平印網點中間調擴大最多，亮調與暗調擴大量減少，呈曲線擴 大；而凹印網點階調擴大則隨百分率比例遞增，呈直線擴大狀態。

如以梯尺測試為依據，凹印網點梯尺圖片（陰陽圖隊調一致）的階 調曲線如圖?6－1－2中的?AB直線。經曬版、腐蝕后凹版輥網點階調，按 線性擴大可擴大為直線?AC。

由于直接法網點腐蝕凹版的版輥網點只是隨階調而大小變化，網穴 深度卻基本一致，其墨層厚度也基本一致。經凹版印刷后，同樣遵循網點 周邊長度比例遞增規律，也是越往暗調擴大越多，大部分階調仍呈近似線 性比例的網點階調擴大。只是在暗調端，由于印刷網點要變形，網點相接 而又未達到實地前，網點擴大量才略有減少，使暗調端曲線略有彎曲，如 圖?6－1－2?中曲線?AD。

經凹版印刷后的圖像網點階調，最深調應擴大至實地全階調為佳。 從網點圖片至凹印產品的網點階調擴大總數據，能準確測繪出來，隨版輥 網穴腐蝕深度不同，也略有差別。分色加網陰圖片的網點階調長短，應當 根據這個總擴大數據作記錄設定，勿使超出，以防版輥網點網墻受損或過 多的暗調層次并級。

（2）由同一套分色加網凹印網點陰圖片拷貝出來的平印打樣陽網 圖片，由于感光片是接觸陰圖背面拷貝的，網點階調可擴大增長至?95％左 右。其各級網點擴大量仍遵循邊長等效原理，也是接陰圖網點周邊長度等 比例線性遞增的。如在圖?6－1－3?中，由明圖網點階調曲線?ab，經反面拷 貝擴大為陽圖網占階調曲線?ac。這和平印打樣、圓形網點中調擴大量最多 的曲線狀況不同。

作平印打樣專用的長調凹印點陽網圖片，經曬制平印版后，各階調 網點仍呈線性變化，但一般深淺變化不大。經平印打樣（或快速打樣人為 擴大）出的樣張，各階調網點的印刷擴大量仍按網點周長變化隨網點階調 呈近似線性比例遞增，也只在暗調端網點相接而又未達實地前，網點擴大 略有減少、暗調端階調曲線略有彎曲。如圖?6－1－3?的曲線?ad。這也和平 印網點的印刷擴大曲線狀態不同，而卻能和凹印版輥曬版、腐蝕、凹版印 刷后的最終階調擴大曲線接近一致。實際測試比較，圖?6－1－3?的曲線 （ad）同圖?6－1－2?中的曲線（AD）無大差異。

由于平印打樣樣張同凹版印刷樣張在最終網點階調擴大曲線的接近 一致性，兩者又出自同一套分色陰網圖片的轉換演變，那幺，其凹版印刷 圖像的階調層次復制質量，便由平印打樣樣張作出了校驗保證。只是凹版 印刷能達到的墨層密度稍高一些，其印刷再現圖像的階調和色調也顯得更 厚實一些，復制再現質量更高一些，在評審平印校樣時可留下這一余地。
