這次，小編來給大家介紹一下 “關于柔性版印刷激光雕刻的直接制版系統”。希望對大家了解印刷制版有更多的幫助。接下來是關于本文的摘要。

關于本文的摘要：傳統的柔性版制版方式繁瑣復雜，自動化程度低，質量難以控制。在二十世紀八十年代，出現了以激光技術為基礎的柔性版CTP技術。激光直接雕刻技術制版工藝簡單，制版質量易于控制。結合計算機直接制印版套筒技術形成激光雕刻直接制套筒技術更加簡單高效。柔性版激光直接制版技術隨著現代科技不斷進步正在得到市場的關注。

關鍵詞：柔版印刷、激光雕刻制版、計算機直接制版、計算機直接制套筒

1制版方式的比較

1.1傳統的柔性版制版工藝
傳統的柔性版制版工藝流程是非常繁瑣的，要經歷制作陰圖片、印版準備、背面曝光、正面曝光、沖洗顯影、干燥、去黏、后曝光、印版檢查等一系列的步驟，要耗費大量的成本和時間，而且工序繁瑣、自動化程度低還容易發生一些由于人為的疏忽而導致的制版失敗。

1.2柔性版計算機直接制版技術
柔性版計算機直接制版技術，主要分為直接雕刻和間接雕刻。

1.2.1激光雕刻間接制版
間接雕刻技術的代表是艾司科公司和杜邦公司聯合研制的CDI（Cyrel Digital Imager）計算機激光直接制版技術。該技術是使用激光雕刻機將復合在感光樹脂版上的黑膜燒蝕掉后使用曝光機、洗版機等傳統設備完成制版。間接制版技術其實只是將菲林片變成了印版表面的黑色涂層，其他的制版工藝和傳統制版技術差別不大，是一種技術條件限制下的妥協方法，但是也已經極大的簡化了制版工藝，節約了時間和成本。

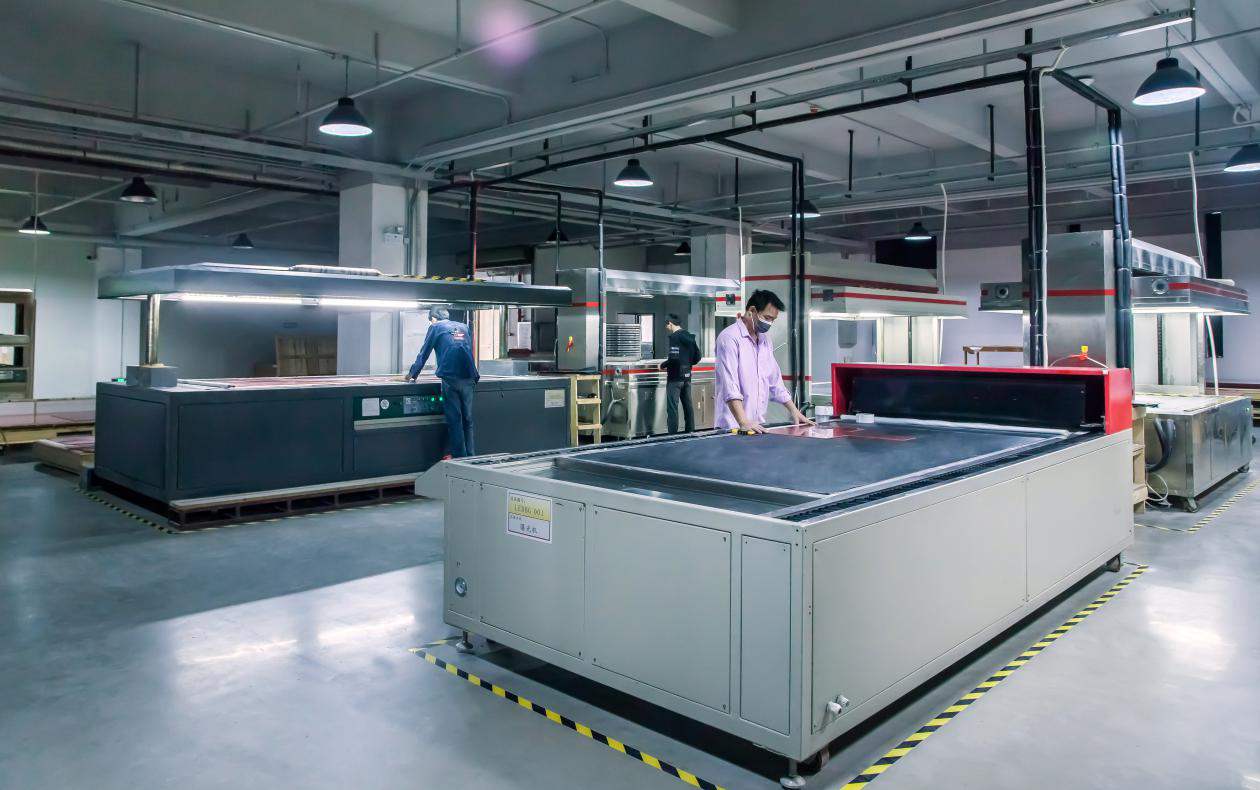

1.2.2激光雕刻直接制版
謂直接雕刻就是雕刻機使用高能激光直接燒蝕掉印版上非圖文部分的一定厚度的版材，形成突起的圖文部分網點。這樣無需曝光、洗版和烘干過程。過去受限于輸出速度、高能量激光設備的價格激光器的壽命、輸出分辨率、印刷品質與傳統設備的兼容度全套等等因素，間接雕刻在世界柔性版直接制版的主流技術其市場份額曾經超過90%。隨著科學技術的日新月異激光技術、新材料新工藝的出現，隨著近年來激光雕刻技術的進步特別是像素尺寸、雕刻速度和版材的改進，激光直接雕刻制版的質量和水平明顯提高。世界先進的激光雕刻制版機生產廠家也投入巨大的研發和推廣工作。再加上計算機直接制套筒印版系統的不斷發展，相信在不遠的將來，激光雕刻技術會成為柔版印刷主流的制版技術。

2激光雕刻直接制版主要過程

2.1制版原理
對導熱性很低的柔性版材實現雕刻加工存在瞬間汽化和燃燒這兩種不同的機制。其原理是把經過聚焦的激光束射向印版，把印版的指定范圍熔化或者汽化，通過吸氣和清掃擦拭，除去不需要的部分的版材，制出凸凹圖像[1]。

2.2制版過程
首先使用計算機制作出欲雕刻的圖形、圖像、文字等。然后專用的計算機圖像軟件會把原稿的圖文信息轉換成可執行的的深度、尺寸和形狀等用來調制的激光光束的相關參數數據。然后控制系統依據命令控制激光束的運動。激光作用在材料表面利用激光的能將圖文信息燒蝕成網點被燒蝕后的網點殘物被特制的裝置處理掉

3激光雕刻直接制版主要組成系統
與大多數CTP系統一樣，柔印也主要由計算機系統、成像系統和供版系統三大部件組
成。

3.1計算機系統
計算機系統的作用在三大部件中處于首位，因?yàn)樗绊懙秸麄€(gè)工作流程以
及最終印版的質量。計算機系統通常由圖像數字化系統、圖像頁面描述語言言、光柵圖像處理系統、數據存儲系統和控制系統組成，能完成圖像的編輯和排版工作，并把排好的版面以頁面描述語言的格式保存起來，以供成像系統的輸出。

3.2成像系統
成像系統的作用則是接收計算機系統傳送過來的頁面描述信息，經由RIP解釋?zhuān)a(chǎn)生控制成像頭(激光器)動作的指令，對印版進行曝光，完成印版的制作。分內滾筒曝光和外滾筒曝光兩種方式。在內滾筒數字柔印直接制版相L中，版材在曝光過程中一直保持在滾筒內側;在外滾筒數字柔印直接制版機中，版材在曝光過程中一直保持在滾筒

3.3供版系統
供版系統的作用主要用來存儲柔性版材，并在制版時完成柔性版的輸送、定位和裁切工作。數字柔印直接制版機在曝光方式上

4設備及材料選擇

4.1激光器的選擇
激光雕刻系統主要通過利用高功率的激光去掉橡膠或聚配印版上非圖文區域的材料來成像。這種類型的柔性版CTP系統所用的激光所需的功率遠遠大于CDI系統所需的激光功率，一般采用功率在250W 的CO2氣體激光[。激光雕刻柔性版CTP系統。在計算機系統的控制下，激光束直接作用于橡膠柔性版上，高能量的CO2激光束像刻刀一樣能直接去除柔印版上非著墨空白部分的橡膠，從而完成柔印版的制作

5激光直接雕刻柔印版的優點[2]
（1）不必干燥沖洗，節省大量費用，降低了成本。
（2）節約制版時間
（3）雕刻質量穩定易控制，不用洗版不會發生印版膨脹。
（4）省去了輔助的大量設備，減少了投資
（5）雕刻網點比傳統網點尖、邊緣陡，網點呈圓形。反差高、網點增大率小。
（6）整個工作流程全數字化，工業過程大大簡化。質量控制也更易實現

6激光雕刻直接制套筒技術

6.1套筒印版系統介紹
計算機直接制印版技術簡稱CTS（Computer ?to Skeeve）技術， 又稱ITR(In ?The ?Round)柔性版制版技術通過在套筒式版材上成像、完成制版后印版可被直接固足在印刷機上無須貼版因此可有效提高套印精度、節省停機時間、提高生產效率。

6.2套筒印版系統分類

6.2.1有縫套筒技術PTS
就是把感光樹脂柔性版拼貼在套筒是，再進行激光燒蝕成型過程。也就是先裝版于套筒上然后在制版。

6.2.2.無縫套筒技術CTS
激光雕刻用無縫套筒印版主要有內層、中間層和表層構成，內層一般為多層玻璃纖維作為套筒的主體和支撐結構。中間層有特殊的聚氨酯橡膠構成，有很強的彈性和可壓縮性，從而減小震動，包裝套筒運行穩定。表層主要是橡膠和硬質的聚合材料，保護其內材料并供燒蝕。

6.3激光雕刻套筒技術
激光套筒技術融合了激光技術和套筒技術的優勢，制版過程完全數字化和自動化，經過雕刻的套筒只需簡單后處理就可以直接上機印刷，從而省去了曝光沖洗上版等等一系列的步驟，工作效率大大提高。同時因?yàn)闊o(wú)需反復校準，誤差被盡可能的縮小。把從接到原稿到開機后的調試時間極大縮短，減少了廢品，提高了效益。

7柔印激光直接雕刻制版新技術
伴隨這激光技術的進一步進步，激光雕刻技術不僅僅允許我們?cè)谄矫嫔现谱鞒鼍W(wǎng)點精細的印版，而且還可以在三維空間上精確的控制印版網點的形狀,從而實現印刷質量的進一步提高。具有代表有以下應用：

7.1控制網點肩角
通過激光直接雕刻技術，可以根據需要制作出各種規格的網點肩角。今天的傳統印版或CDI印版的網點肩角多半接近45°~50°，而激光直接雕刻技術可以實現任意網點肩角的雕刻，一般情況卜，激光直接雕刻印版的高光部分平均網點肩角為75~80°，暗調部分為90°，其肩角陡峭，而銳利的網點可以帶來清晰的印刷。

7.2浮雕高度
與感光樹脂版的背而曝光不同，設計好的雕刻深度被輸入到激光雕刻系統，可以實現精確的雕刻深度。從而很好的與印刷壓力配合。更好的控制網點變形，得到高質量印品。

7.3低于版面的圖像
這是激光直接雕刻技術一最大的特點。激光雕刻系統根據印刷壓力和圖像階調控制圖像的高度。借助此技術，可以通過降低高光區域的印版網點高度制作出傳統柔版印刷很難網點擴大很小的高光網點。

8供應商狀況
柔性版激光雕刻板的供應商主要有德國巴斯夫和美國富士公司。

8.1德國巴斯夫公司（BASF）
2004年BASF與Stork的子公司Schablonentechnik Kufstein公司達成協議聯合開發柔印版材的激光直接雕刻系統。BASF公司是柔印版材市場上主要的版材供應商之一.在此協議下Schablonentechnik Kufstein將開發高性能激光系統，包括必需的控制部分與軟件部分;BASF將開發所需版材并把系統推向市場。雙方都已認識到激光直接雕刻制柔版有著光明的未來。而且由于直接雕刻不需要沖洗等步驟可在很短的時間內得到質量更一致的產品。drupa展會上展出了這種雕刻系統的樣機BDE 4131。BASF提供的nyloprintWS復制性能更好，它能復制出小于5%的網點；因此對圖像的亮調的再現比較理想，印刷質量較以前有了很大提高，能理想地印刷出精細的層次漸變。BASF公司還提供了另一種印版nyloflex LD。這種印版是利用一種新型聚酯材料制造的，肖式硬度65A。它克服了橡皮印版中發粘和印版邊緣極易熔化等缺點，因此在當前的柔性版耗材市場上具有很大的競爭力為了充分發揮套筒的優越性，BASF公司又推出了一種新的光敏印版nyloflex SL330。激光采用的是與Scitex合作的新技術，ScitexLotem Flex-40/45激光。

8.2美國富士公司
2012年美國國際標簽展Labelsexpo Americas 2012上，富士膠片公司展出了其最新開發的B2幅面直接激光雕刻(direct laser engraving，英文縮寫DLE)柔印CTP制版機。富士膠片開發的新型DLE柔印版材和多通道CTP制版機，共同構成了一個全新的柔印制版系統，為標簽和包裝柔印應用提供了超高質量的圖像還原。據富士膠片公司介紹，與通用型的激光熔蝕面罩(Laser Ablation Mask，英文縮寫LAM)系統相比，DLE柔印CTP系統制版速度更快，環保性能更優。DLE柔印CTP系統不再需要像LAM技術那樣使用多步處理技術(UV曝光、溶劑或熱加工處理，干燥)。它采用的是固化良好的版材，這種版材是利用獨特的聚合反應技術生產的，同時利用數字化控制的雕刻技術進行制版，這意味著網點的外形更加準確，因此圖像還原更加銳利，細節刻畫更加生動。富士膠片的DLE柔印制版系統更環保，因?yàn)樗辉傧馤AM技術那樣使用很多的處理設備，同時其VOC排放基本為零，也不再需要高溫版材干燥設備，制版能耗進一步降低。

參考文獻如下：
[1]激光雕刻柔性版網點質量控制，王強，今日印刷，2007/03
[2]柔性版印刷技術，陳文革，印刷工業出版社，
[3]柔性版CDI制版工藝及其質量控制，高建利，印刷技術，2010/04
[4]柔性版CTP的發展動態，楊連榮，今日印刷，2006/0
[5]柔性版直接制版技術的發展和應用，趙嵩；秦超華，印刷技術，2010/18
[6]柔性版直接制版技術的突破與發展，李玉山，印刷技術，2011/18
[7]柔性版直接制版系統,劉春林；張逸新，廣東印刷，2008/03
[8]柔性版制版技術簡介，王茂生，印刷工業，2009/09
[9]柔印激光直接雕刻制版新技術，周海燕，印刷雜志，2010/08
