第一節 印刷基本知識

一、印刷的五大要素

1．原稿：原稿是整個制版、印刷工藝中的依據，直接關系到印刷品的藝術效果和復制還原效果。凹印制版常見原稿有：黑稿、彩稿、印刷品原稿、攝影原稿、設計光盤原稿等。

2．印版：印版即提供印刷用的模版，它是由原稿到印刷品的印刷過程中重要的媒介物。印版因著墨和不著墨部分的結構形式不同而分為凸版、凹版、平版和孔版四類。其功能是根據原稿，區分出圖文部分與非圖文部分，使非圖文部分形成空白不接受油墨，而圖文部分則接受油墨，在印刷時，使附著油墨的圖文轉移到承印物的表面，從而完成一色的印刷。

3．油墨：油墨是獲得印刷圖文的主要材料之一，是體現原稿色彩的重要因素。油墨的種類很多，主要根據印版種類、印刷形式、承印材料的不同而區分，凹版包裝印刷油墨主要有里印油墨、表印油墨兩大類，其中里印油墨又可分為PVC用油墨、OPP用油墨、PET用油墨等。

4．承印材料：承印材料指印刷過程中承載圖文墨色的材料。凹版包裝印刷的承印材料主要有紙張、薄膜、鋁箔等。薄膜又包括聚乙烯（PE）、聚丙烯（PP）、聚氯乙烯（PVC）、聚脂（PET）等。

5．印刷設備：印刷設備主要指印刷、復合等機械，是實現印刷品生產的關鍵。

二、印刷種類

1．凸版印刷：凸版印刷簡稱凸印，俗稱鉛印，歷史最久。目前我國印刷行業采用較多的活字版和銅鋅版印刷。

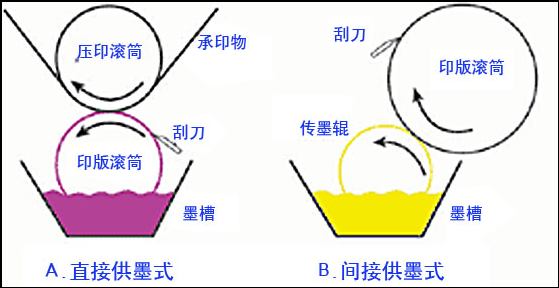

2．凹版印刷：凹版印刷簡稱凹印，其圖文部分低于印版表面的空白部分。我國的軟包裝印刷主要是采用凹版印刷。右圖為凹版印刷方式圖解。

3．平版印刷：其印版上的圖文和空白兩部分幾乎處在同一平面上，故稱為平版印刷。膠印是常見的平版印刷方式。平版印刷不是直接印刷，而間接印刷。

4．孔版印刷：孔版屬于透過性印刷，利用細金屬網透空的特性，將圖文部分鏤空而非圖文部分以抗墨性膠質體保護，油墨置于版面上以刮版刮壓，油墨透過鏤空的圖文部分轉移到承印物上。常見的孔版印刷方式是絲網印刷，現在仍然應用廣泛。

第二節 凹版印刷的特點及國內凹印的發展

一、凹版印刷的特點

1．墨層厚實，墨色均勻。凹印能真實再現原稿效果，層次豐富、清晰，墨層厚實，墨色飽和度高，色澤鮮艷明亮，這是由凹印的特點所決定的。凹版印刷采用的是網穴結構，依靠墨量體積不同來表現層次。

2．印刷速度快??，F(xiàn)代凹版印刷機均采用圓壓圓形式，特別是卷筒式凹版印刷機，印版滾筒和壓印滾筒上沒有空檔，機器運轉平穩，采用微機自動控制，印刷速度最高可達250米／分鐘。

3．適應介質廣泛。凹印適用的介質非常廣，PVC、PET、PE、NY、CPP、OPP、BOPP、組合膜以及其它與以上材料有相同性質的薄膜類、紙張，甚至鋁箔等。

4．產品適應范圍廣。通過選用不同的油墨，可以在紙張、塑料薄膜、紡織品、鋁箔、玻璃紙等各種材料上印刷。凹版印刷機可以和柔印、絲印、燙印、凹凸壓印、分切等多種工序組成自動化程度很高的聯機生產線。

5．印版的耐印力高?。凹版印刷機的印版滾筒圖文部分是銅質的，圖文較深，滾筒表面鍍鉻，硬度高，耐磨性強，一般可印刷200萬轉以上，有的可高達400轉次以上。

二、凹版印刷的發展趨勢

市場需求是凹印發展的重要環節，國內凹印包裝設備制造業與國外發達國家仍然有一定的差距，主要體現在印刷設備應用技術方面如：潤滑系統、封閉刮刀系統、無軸傳動系統、生產管理系統等。

1．承印物

(1)?凹印軟包裝：商品外包裝質量日益左右著消費者的選購動機。將來的凹印技術將采用復合環境設計，性能可靠，結構簡化，操作方便，產品換件時間短，生產周期更短。在凹印機上裝置小推車越來越普遍，具備濕式、擠出、干法等不同形式的復合功能。節省資源、保護環境、降低成本是復合包裝膜發展的主流。

(2)?凹印鋁箔：超薄鋁箔是軟包裝不可缺少的復合基材，表面呈銀白色，凹印后產生強烈的金屬光澤，能夠提高產品的檔次。

(3)?凹印紙標：國內主要煙草包裝印刷廠基本上采用進口凹印機印刷煙包卡紙和銅版紙。在競爭作用下，專業煙包印刷廠將目光轉向日益增長的啤酒市場，其調墨、套印、模切全部由電腦控制，印刷質量、加工精度，比膠印有過之無不及。

(4)?凹印紙箱：采用高速、高精度、寬幅紙張凹版印刷機進行涂布、印刷、上光、收卷之后作為面紙送到瓦楞生產線上做成紙板。圖案精美、色彩飽滿，觀賞性強，紙箱具有高抗壓強度、耐磨損、防潮等特點。

2．油墨

隨著高效溶劑回收系統的應用，凹印油墨污染相對減輕。同時，水溶性凹印油墨及電子束固化油墨在國內外將迅速推廣。這類油墨不含揮發性有機化合物，符合環保的要求。新的經優化的UV油墨，即可適用于塑料類材料的印刷，也適用印刷非吸收性的紙張與紙板。

3．制版方面

(1)?全自動凹印滾筒電鍍加工線。

(2)?高精度雕刻工藝：超精細電子雕刻、激光雕刻。

(3)?在印前出版推廣數碼打樣代替?zhèn)鹘y(tǒng)打樣。

第三節 凹版版輥制作工藝流程

一、凹版版輥的結構

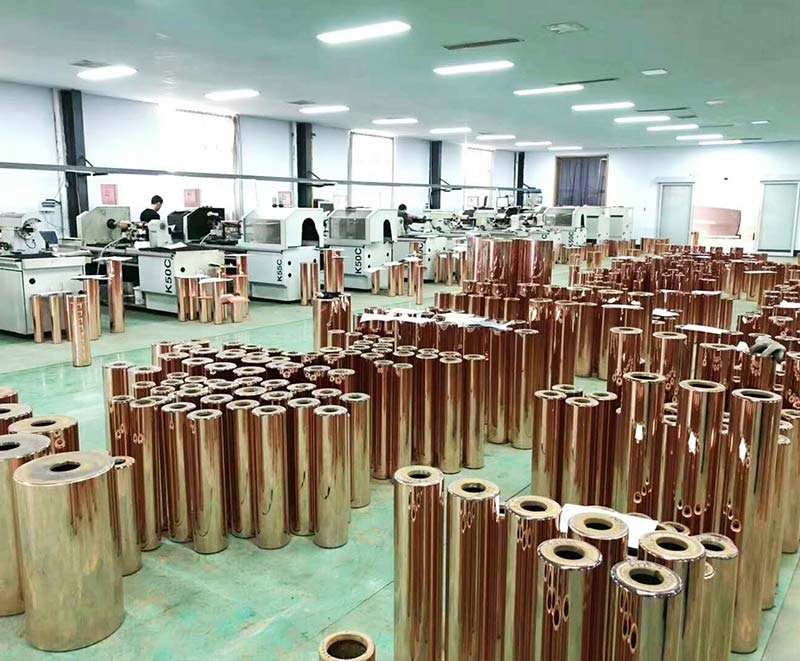

版輥的結構由基礎鋼輥、鎳層、銅層、鉻層組成。制作工藝是在鋼輥的基礎上采用電鍍的方式將其它鍍層鍍到鋼輥的表面。滾筒的剖面圖如右圖所示。鋼輥是是整個滾筒的基礎和載體；鎳層是結合層，能使銅層與鋼輥之間牢固地結合在一起；銅層是滾筒中最重要的部分，所有的雕刻操作都是在銅層上進行的；鉻層是保護層，由于金屬銅材質較軟，不耐磨，所以要在滾筒的表面鍍一層金屬鉻，這樣才有足夠的硬度保證版輥耐印力的要求。

二、版輥制作工藝流程

版輥制作工藝流程如下：鋼輥毛坯(無縫鋼管或卷版)-機加工(配堵、粗加工、精加工)-鍍銅(清洗、電解脫脂、鍍鎳、鍍銅、研磨、拋光)-電雕(拼大版、雕刻)-鍍鉻(清洗、脫脂、鍍鉻、拋光)。

三、凹樣打樣

凹樣打樣是整個制版工藝過程的最后一道工序，其作用是對版輥的質量進行最后的檢驗，同時也是制版委托方接收版輥并上機交付印刷的依據。

四、印前制稿流程

印前工作流程主要有以下環節：接稿-整稿(審稿)-圖文制作(文字、圖形)-圖像制作-排版-檢驗-輸出。具體流程參考流程文件規定。

五、凹版制版工藝流程圖

印刷定義：

根據客戶提供的文稿制成印版，在印版的表面涂上油墨，通過壓印輥的壓力將印版表面的油墨轉移到被印材料的表面。進行大批量復制與顧客需求相一致的圖案、文字的工藝過程就叫印刷。

凹版印刷的定義：

根據客戶提供的文稿制成圖文網穴狀的印版，將印版裝入對應的印刷色組使其浸泡入油墨中，通過刮墨刀刮去印版表面的油墨，在壓合輥的壓力作用下，將印版網穴中的油墨轉移到被印材料的表面，進行大批量復制與顧客需求相一致的圖案、文字的工藝過程就叫凹版印刷。

塑料的定義：

廣義定義，凡能在高溫下熔化，能塑成一定型狀，而且在常溫下保持不變形的材料叫塑料（如，石蠟，鋼鐵……）

狹義定義：以高分子聚脂化合物為主要成分，在高溫下能夠熔化塑成一定型狀，且在常溫下不變形的材料叫塑料。

印刷分類：

從印版上分：平版，凹版，凸版，絲網版等印刷。

從被印材料上分：紙張，塑料，布，金屬等。

從印刷面上分：平面，曲面等。

凹版印刷常用材料：塑料，紙張，鋁箔等。

凹版印版分類：從制作工藝上：電雕版，布美蘭版等。

從使用性質上分：里印、表印版。從層次上分：層次、線條版

凹版里印版和表印版的區別：文圖成正像的為里印版，文圖成反像的為表印版。

印刷三原色：青、紅、黃

凹版印刷五原色：黑、原色藍、原色紅、原色黃、白

凹版里印常用色序：黑+專色+藍+紅+黃+白

凹版表印常用色序：白+黃+紅+藍+專色+黑

色相中英文代碼：黑K、藍C、 紅M、 黃Y、白W。

印刷顏色變化規律：

混合色	原色黃%	原色紅%	原色青%	混合色	原色黃%	原色紅%	原色青%
大紅	50	50	0	古銅	50	25	25
綠色	50	0	50	橄欖	25	25	30
藍紫	0	50	50	近似黑	33．3	33．3	33．3
赤紫	25	50	25	青蓮	0	50	50

包裝定義：

廣義地講，對產品所做的任何包扎都是包裝。中國國家標準GB4122-83中，對包裝的定義為，在流通過程中保護產品，方便儲存，促進銷售，按一定技術方法而來的容器，材料和輔助物等的總體名稱。

包裝的作用：

（1）、保護商品的作用，這是包裝最基本的功能。在生產和流通的各環節中，都有可能造成商品的破損、變形、變質、腐敗、發霉等問題，因此，選用適合的包裝材料，包裝方式，包裝技術來保護商品，防止這些這些問題發生。

（2）方便的作用。運用恰當?shù)陌b能方便商品的生產、運輸與配送，降低運輸費用；方面商品保管儲存，簡化倉庫管理，方便消費者使用。

（3）促進消費，良好的包裝是誘導消費者購買的媒介，其他包裝設計、色彩、文字是對商品的說明。具有信息傳遞的作用。包裝上的商品名稱、廠家、日期、保存、及使用方法，均是消費者需要的的重要信息。包裝的新穎性、獨特性、差異性、易購等特性性均可促進銷售。

（4）保護資源，包裝可把農副產品的有用部分運輸?shù)匠鞘袦p少垃圾，有大大降低農副產品的損失率，還節約了流通資源和存儲空間。部分包裝材料還可以二次利用，或用來包裝其他物品，一些精美包裝還可以收藏。

包裝的分類：

包裝種類很多，材料、方式、用途非常廣泛。

1、按材料分為紙包裝，塑料包裝，金屬包裝，玻璃包裝，木制包裝及麻、布、竹、藤、草類制成的其他材料的包裝。

2、按功能分為執行運輸、保管、流通功能的工業包裝和面向消費者起到促銷或廣告功能的商業包裝。

3、按包裝形態分為個包裝、內包裝和外包裝。

4、按包裝方式分為防水防潮包裝，高阻隔包裝，防銹包裝，抗靜電包裝。水溶性包裝，放紫外線包裝，真空包裝，防蟲包裝，緩沖包裝，保香包裝，抗菌包裝，防偽包裝，充氮包裝，除氧包裝等。

5、按包裝內容物分為食品包裝，機械包裝，藥品包裝，化學包裝，電子產品包裝，軍用品包裝等。

6、按包裝軟硬程度分為硬包裝，半硬包裝，軟包裝等。

如何換算材料重量和長度？

1、材料重量換算

必須已知四個必要條件

1）材料名稱：如BOPP、PET、PVC、NY、CPP、PE、PET.AL、CPP.AL等材料；

2）材料厚度：如BOPP19UM、28UM、38UM；PET12UM等；

3）材料比重：如BOPP0.92、PET1.4、NY1.2、CPP0.91等；

4）材料需用量：袋長（或?qū)挘┄w訂單量╳（1+適量損耗%）=計劃投入材料長度

簡明計算公式：

材料重量（KG）=材料寬（M）╳厚度（UM）╳長度

2、材料重量換算

必須已知四個必要條件

1）材料名稱：如BOPP、PET、PVC、NY、CPP、PE、PET.AL、CPP.AL等材料；

2）材料厚度：如BOPP19UM、28UM、38UM；PET12UM等；

3）材料比重：如BOPP0.92、PET1.4、NY1.2、CPP0.91等；

4）材料重量：倉庫（或采購）材料重量（KG）

簡明計算公式：

長度=材料重量（KG）÷材料寬（M）÷厚度（UM）

如何計算材料成本？

我們這里說的計算材料成本有兩個，一個是單個材料成本；另一種是計劃材料投入成本。我們先來了解單個材料成本。

單個材料成本計算簡明方法：

我們首先將制袋展開：如：三邊封長╳寬╳2等于面積，其他袋型均要展開計算面積，卷料長╳寬就可以了。

第二，我們知道材料的結構。例BOPP//CPP、BOPP//PET.AL//PE等

簡明計算公式：使用材料面積（平方米）╳材料厚度（UM）╳材料比重╳材料公斤價÷1000=材料金額（元），有幾層就算幾層，另加油墨和膠水，就構成了材料成本。

材料成本乘以倍率就成了報價（單價）。

計劃材料投入成本簡明計算方法：

計劃使用材料寬度╳袋長（或?qū)挘┄w訂單量╳（1+適量損耗%）=計劃材料使用面積

計劃材料使用面積（平方米）╳材料比重╳材料公斤價÷1000=材料金額（元），有幾層就算幾層；

另加計劃材料使用面積（平方米）╳（油墨和膠水平方米單價），就構成了材料成本。

簡單計算公式：將三邊封或中封袋等袋型展開后用

袋長(m)*袋寬=平方米(m²)

• 面料m²×材料厚度u ×比重=克重 ×材料克重單價=材料成本價
• 間料m²×材料厚度u ×比重=克重 ×材料克重單價=材料成本價
• 底料m²×材料厚度u ×比重=克重 ×材料克重單價=材料成本價

生產工藝過程簡介

三邊封（鴛鴦袋、自立袋、拉鏈袋） ?制版（備材料）、印刷、復合、熟化、三邊封制袋、（吸管袋 切角、加吸管）質檢后包裝入庫待出庫。

中封（風琴袋） ?制版（備材料）、印刷、復合、熟化、分切、中封制袋、質檢后包裝入庫待出庫。

蓋材 ?制版（備材料）、印刷、復合、熟化、分切、質檢后包裝入庫待出庫。

承制產品：

三邊封、鴛鴦袋、中封、風琴袋、自立袋、拉鏈袋、吸管袋、蓋材
